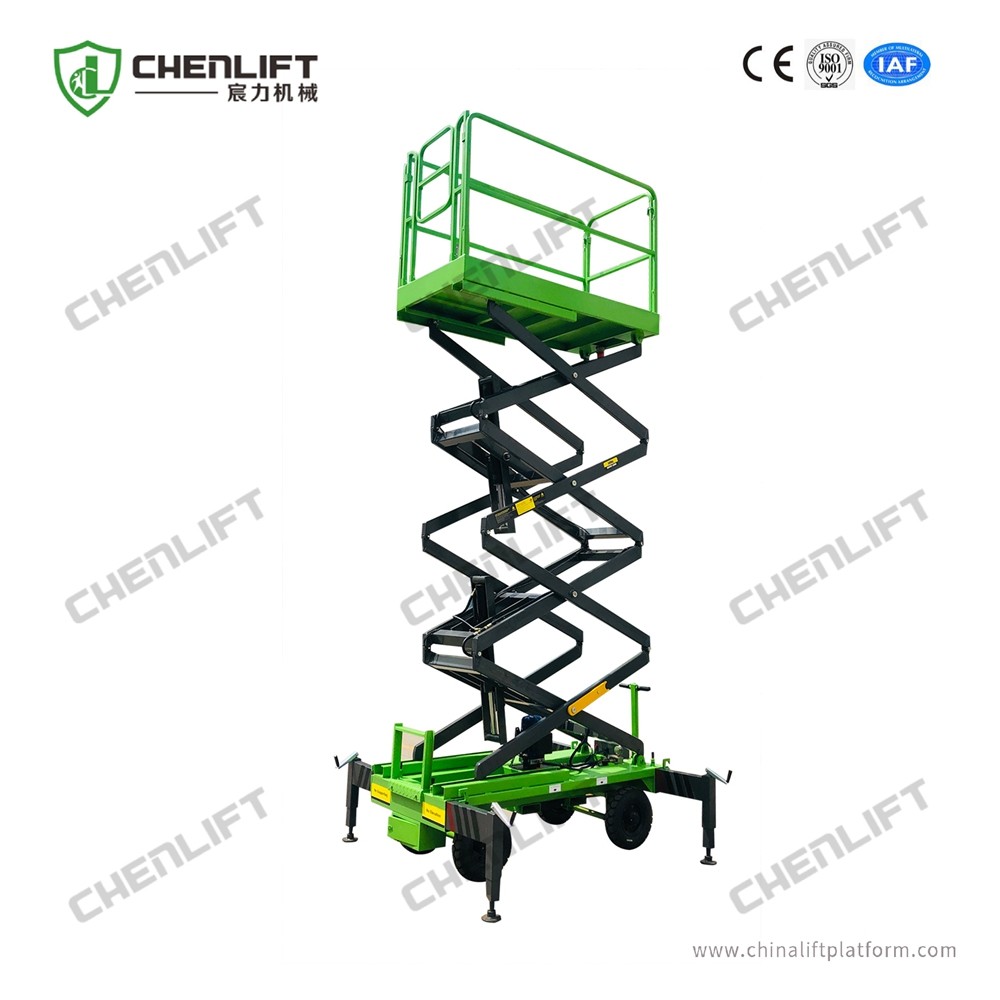

500 кг груза мобильный ножничный подъемник с подъемниками

Гидравлический насос приводится в действие двигателем, масло высокого давления поступает в полость P и выходит в полость A через обратный клапан 1 и, наконец, поступает в гидравлический подъемный цилиндр, в результате чего рабочая платформа медленно поднимается.

Для различной нагрузки предохранительный клапан 2 может соответствующим образом регулировать рабочее давление, что позволит избежать перегрузки или падения давления.

Когда рабочая платформа опускается, электромагнитный клапан 4 открывается под действием электричества, гидравлическое масло внутри цилиндра перетекает в полость A и поступает в клапан под действием силы тяжести нагрузки, и, поскольку обратный клапан 1 закрыт в обратном направлении, гидравлическое масло может пройти только к открытому электромагнитному клапану 4 и пройти через регулируемый дроссельный клапан в масляный бак через полость O.

На основе вышеизложенного, рабочая платформа будет медленно опускаться, и, поскольку внутренняя структура клапана сбалансирована по давлению, на стабильность не повлияют колебания нагрузки из-за того, что действие открытия и закрытия контролируется электромагнитом.

Меры предосторожности

1. Рабочее напряжение на платформе составляет 24 В
2. Кнопка аварийной остановки на платформе и на земле
3. Вспомогательное опускание платформы
4. Предохранительный клапан разрыва шланга
5. Электрический шкаф с защитой от дождя
6. Складное ограждение на платформе
7. Выносные опоры на шасси для большей устойчивости
