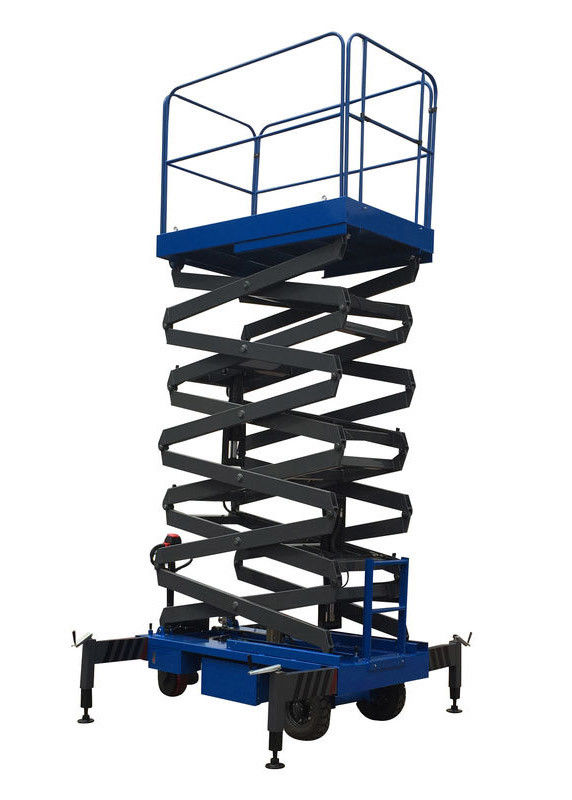

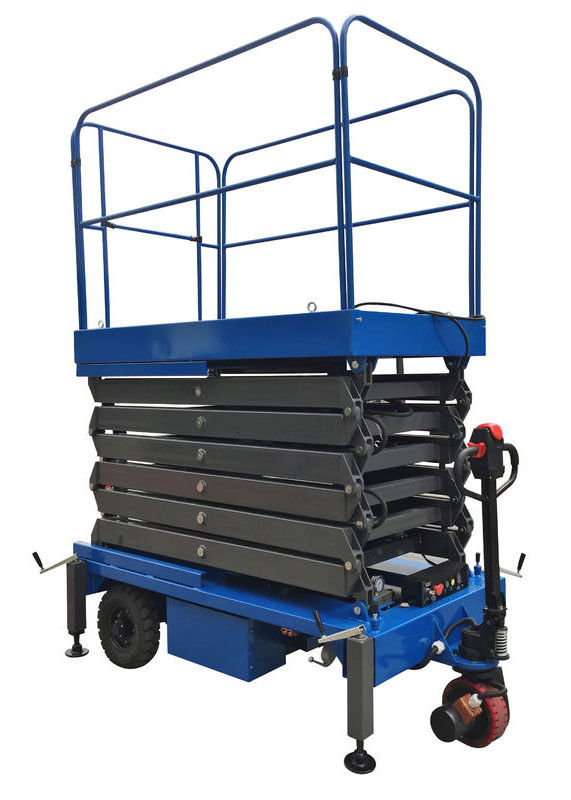

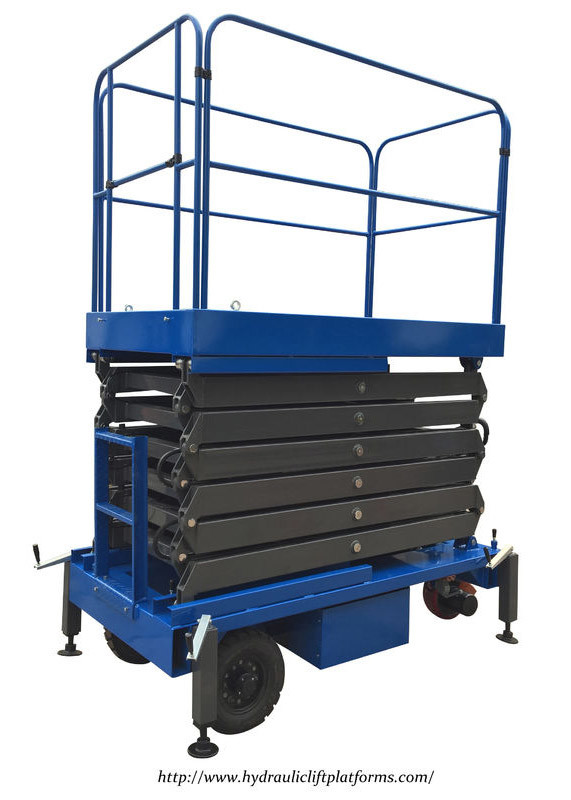

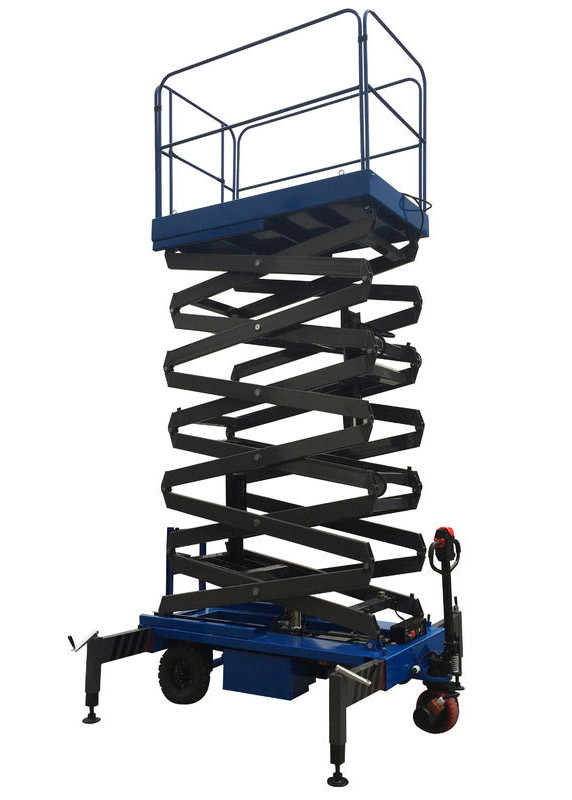

Передвижной ножничный подъемник из марганцевой стали с рабочей высотой 8 м, электрическим приводом и грузоподъемностью 450 кг

Электрический гидравлический мобильный ножничный подъемник из марганцевой стали для обработки материалов

Детали конструкции

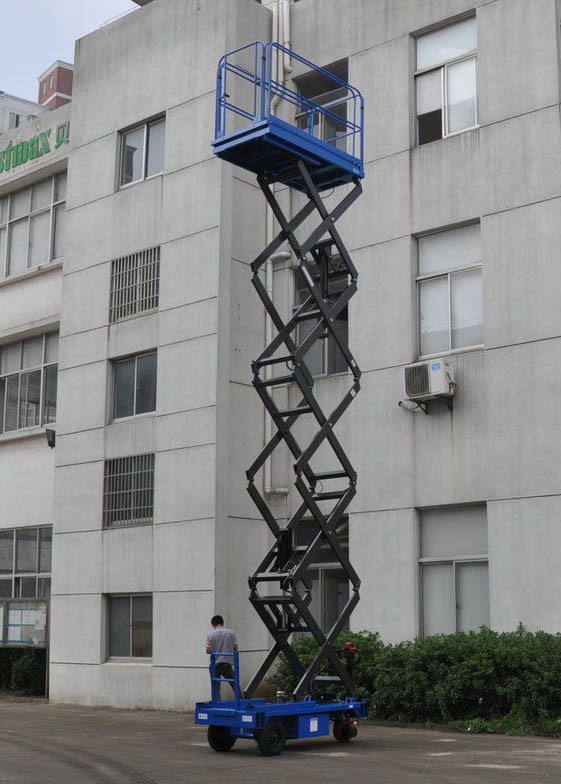

Описание: Компактная конструкция делает его идеальным для работы в узких проходах или пространствах. Этот моторизованный гидравлический подъемник изготовлен из более прочной и жесткой марганцевой стали. С моторным устройством и пружинной буксирной ручкой для тяги, толкания и управления столом, он может значительно сэкономить человеческие ресурсы. Подходит для работы одним человеком, в основном используется в аэропортах, конференц-центрах и выставочных залах, отелях, супермаркетах, фабриках, складах, вокзалах, доках, станциях и других местах для обработки материалов, фиксации или строительства.

Параметры:

Технические характеристики

Принцип работы: (1) Электрически управляемая гидравлическая система для поддержки движения подъема. (2) Четыре фиксированных колеса для помощи в движении

Все детали спроектированы таким образом, чтобы нагрузки не превышали половины предела текучести используемого материала.

Подъемник оснащен предохранительным клапаном от перегрузки и клапаном медленного опускания для контроля скорости опускания. Он может быть оснащен множеством дополнительных опций, включая роликовые поверхности, сильфоны, шаровые опоры и т. д.

Гидравлическая система

Гидравлический блок состоит из асинхронного двигателя с короткозамкнутым ротором, шестеренчатого насоса высокого давления, распределителя с электромагнитными клапанами и пускового клапана, высококомпенсированного клапана опускания VSC

Механическая часть

Верхнее и нижнее шасси будут увеличенного размера. Верхнее шасси представляет собой гладкую металлическую пластину толщиной не менее 6 мм.

Электрический шкаф и системы, а также гидравлическое оборудование будут установлены на шасси.

Подъемные рычаги

Платформа будет подниматься путем приведения в действие 2 гидравлических домкратов одностороннего действия, действующих непосредственно на подъемные рычаги, направляемые роликовыми подшипниками, плавно поднимая и опуская.

Электрическая часть

Электропитание - 380 В, 50 Гц, трехфазное, 4 провода. Питание, установленное под основным шасси, включает в себя:

- Электрический шкаф,

- Кабели питания и управления,

- Системы управления,

- Пускорегулирующая аппаратура

Все кабельные выходы из стальных труб будут защищены изоляционными втулками.

Электрический шкаф

Все электрическое и электронное управление, регулирование и другое оборудование размещены в этом шкафу, индекс защиты которого будет IP 55. Боковой выдвижной ящик для удобного и простого обслуживания и эксплуатации. Достаточно большие жалюзи обеспечивают хорошую вентиляцию

Шкаф включает в себя:

- Главный трехполюсный выключатель с предохранителями, предотвращающими однофазную работу,

- Главный контактор-автоматический выключатель,

- Контакторы и реле, используемые для работы подъемного стола,

- Магнитно-тепловая защита моторного насосного агрегата,

- Трансформаторы, питающие низкое управляемое напряжение (24 В)

Кнопочный блок управления

Кнопочный блок управления находится как на земле, так и на платформе для удобства и управления. Он имеет множество команд, дверь для блокировки, защиту от дождя, влаги и пыли.

Блок включает в себя:

- 1 индикатор наличия напряжения,

- Кнопка ВКЛ/ВЫКЛ,

- Кнопки ВВЕРХ и ВНИЗ,

- Одна кнопка аварийной остановки, действующая только на движение подъема и опускания

Меры предосторожности

• Вспомогательная система опускания
• Противоразрывное устройство для цилиндра
• Устройство защиты от перегрузки
•  винтовое устройство выравнивания опоры
• Влагозащищенный шкаф управления
• Кнопка аварийной остановки
